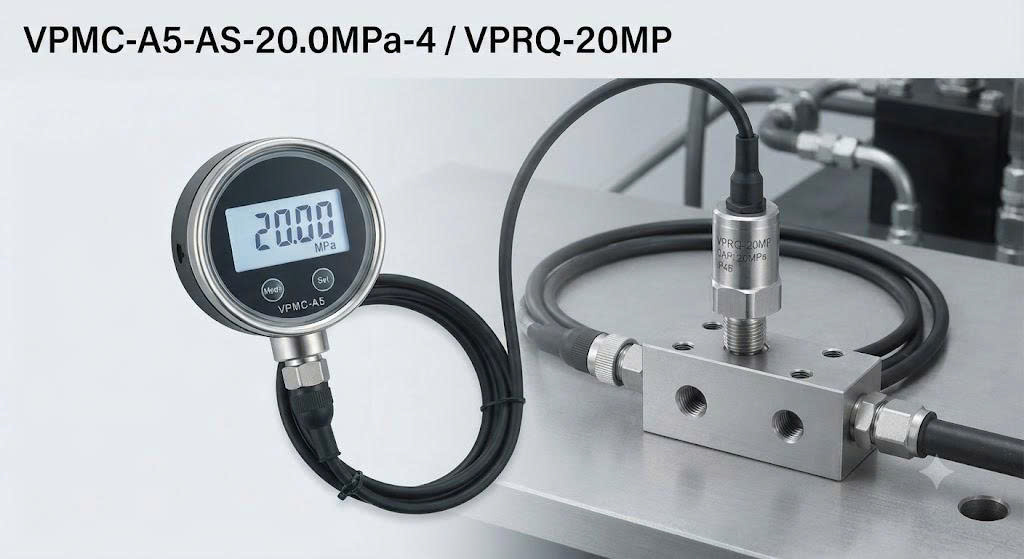

Đồng Hồ Đo Áp Suất Kỹ Thuật Số Valcom VPMC-A5-AS-20.0MPa-4 và Cảm Biến VPRQ-20MP

1. Giới Thiệu Tổng Quan Bài Bài Toán Đo Lường Áp Suất Cao

Trong các hệ thống thủy lực, máy ép, lò hơi và dây chuyền tự động hóa công nghiệp, đồng hồ đo áp suất dạng ống Bourdon truyền thống thường gặp các hạn chế:

• Dễ hỏng hóc do rung động cơ học hoặc xung áp suất.

• Mắt thường khó quan sát chính xác giá trị nhỏ.

• Không truyền được tín hiệu dữ liệu về hệ thống điều khiển trung tâm (PLC/DCS).

Bộ giải pháp Đồng hồ kỹ thuật số VPMC-A5-AS-20.0MPa-4 kết hợp Cảm biến VPRQ-20MP ra đời để giải quyết triệt để vấn đề này. Sản phẩm không chỉ hiển thị giá trị áp suất trực quan tại chỗ mà còn đóng vai trò là một thiết bị truyền tín hiệu (Pressure Transmitter) cao cấp cho toàn bộ hệ thống điều khiển.

2. Thông Số Kỹ Thuật Chi Tiết & Giải Mã Mã Sản Phẩm

2.1. Đồng Hồ Hiển Thị Kỹ Thuật Số VPMC-A5-AS-20.0MPa-4

• Dòng sản phẩm (VPMC): Đồng hồ đo áp suất kỹ thuật số mặt tròn, thiết kế chuyên dụng thay thế đồng hồ cơ Bourdon.

• Tín hiệu ngõ ra (A5): Analog 0–10V DC, dễ dàng kết nối với PLC, bộ thu thập dữ liệu (Data Logger) hoặc bộ hiển thị phụ.

• Kiểu vỏ & Lắp đặt (AS): Dạng nối trực tiếp chân dưới (Bottom Connection), gọn gàng, không dùng vành (Without Collar).

• Dải đo hiệu chuẩn (Calibration): Áp suất cực đại lên tới 20.0 MPa (~200 Bar).

• Nguồn cấp (4): DC 24V [100mA] – chuẩn nguồn công nghiệp phổ biến.

• Chuẩn kết nối cáp: Standard Connector tiện lợi cho việc bảo trì, thay thế.

2.2. Cảm Biến Áp Suất Đi Kèm VPRQ-20MP

• Dòng sản phẩm (VPRQ): Cảm biến áp suất công nghiệp đa năng cho dải áp trung và cao (General-purpose Pressure Transducer for Middle/High Pressure).

• Dải đo định mức (R.C.): 20 MPa (Đảm bảo độ bền tuyến tính tốt nhất ở dải áp suất cao).

• Chân ren kết nối: R3/8 (Chuẩn ren BSPT phổ biến trong ngành thủy lực và khí nén).

• Cấp bảo vệ cáp: Đạt chuẩn IP40 tương đương với Jack cắm tiêu chuẩn công nghiệp.

3. Đặc Điểm Nổi Bật Và Ưu Thế Kỹ Thuật

⚡ Hiển Thị Trực Quan & Tín Hiệu Đầu Ra Chuẩn 0–10V

Màn hình kỹ thuật số hiển thị rõ ràng, loại bỏ hoàn toàn sai số do góc nhìn (Parallax Error) của đồng hồ kim cơ học. Tín hiệu đầu ra Analog 0–10V giúp PLC tiếp nhận dữ liệu áp suất tức thời, hỗ trợ điều khiển vòng kín (PID Control) chính xác.

⚡ Độ Bền Cơ Học & Khả Năng Chống Rung Cao

Thay vì sử dụng các cơ cấu cơ khí dễ mài mòn của ống Bourdon, hệ thống sử dụng cảm biến bán dẫn/strain gage tiên tiến trong VPRQ-20MP. Điều này giúp thiết bị chịu được tải xung áp suất lớn và độ rung mạnh của máy móc công nghiệp mà không làm lệch dải đo.

⚡ Thiết Kế Chuẩn Hóa – Lắp Đặt Dễ Dàng

Chân ren R3/8 kết hợp vỏ chân dưới (AS) gọn gàng giúp kỹ sư dễ dàng lắp đặt vào các block chia áp, đường ống thủy lực hoặc vị trí đo cũ mà không cần cải tạo phức tạp hay dùng thêm vành gá.

4. Ứng Dụng Thực Tế Trong Công Nghiệp

Sản phẩm được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ chính xác và độ tin cậy cao:

• Hệ thống Thủy lực Công nghiệp: Giám sát áp suất trạm nguồn thủy lực, máy ép thủy lực, máy đùn nhôm/nhựa.

• Chế Tạo Máy & Tự Động Hóa: Tích hợp vào các hệ thống máy CNC, máy kiểm tra áp suất tự động.

• Ngành Khí Nén & Áp Lực High-Pressure: Kiểm soát đường ống dẫn khí nén áp lực cao, bình chứa áp lực lên đến 200 Bar.

• Nâng Cấp Hệ Thống Cũ: Thay thế các đồng hồ đo áp suất cơ học đã cũ để chuyển đổi số/tự động hóa nhà máy.
